空調壓縮機氣缸雙端面磨床案例

空調壓縮機核心零部件整體加工精度較高；

空調壓縮機缸蓋的雙端面、內孔、內槽都為運動部位；

此工件為家用空調壓縮機的核心零部件，在此領域大部分主機廠都采用KOYO雙端面磨床加工，來保證工件加工的一致性。

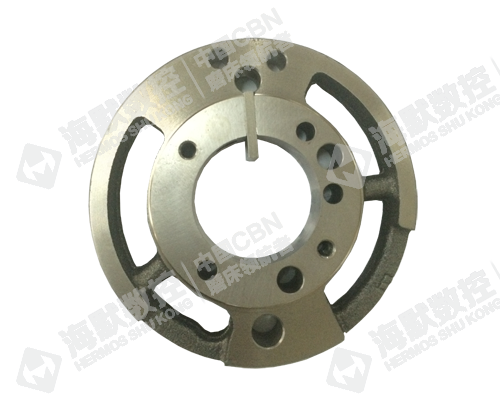

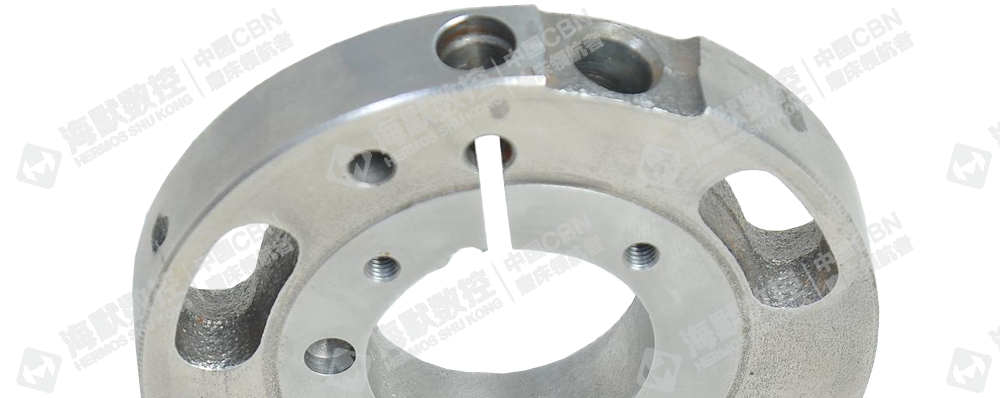

空調壓縮機氣缸圖紙

平行度：0.003mm；平面度：0.003mm；

尺寸公差：0.004mm；粗糙度：Ra0.2μm；

加工難點

內孔、端面及內槽整體精度要求較高；

空調壓縮機氣缸與主機廠配套要求產品一致性高；

空調壓縮機氣缸雙端面厚度公差及行為公差要求高；

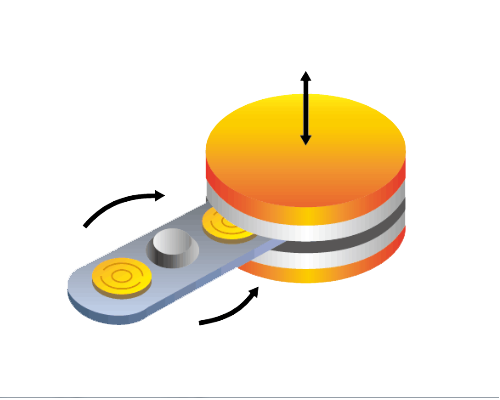

空調壓縮機缸蓋雙端面磨床加工原理

擺臂切入式磨削原理，空調壓縮機氣缸雙端面磨床采用雙工位方式進行磨削；即：一個工位磨削，另一個工位上下料，等第一個工位磨削完后快速擺出，第二個工位快速擺入進行磨削，依次循環磨削，沒有上下料及輔助時間，真正實現24小時不間斷磨削。

了解更多雙端面磨床原理>>

空調壓縮機氣缸加工視頻

采用擺臂切入式磨削原理；

雙端面的尺寸公差、行為公差均達到2μm以?xún)?nèi)；
